W opcji systemu Menu pełne–>Produkcja–>Proces produkcji–>Podgląd struktury produktu użytkownik ma możliwość obejrzenia, z jakich elementów składa się struktura technologiczna danego produktu. Ta struktura jest budowana w systemie automatycznie (bez udziału użytkownika) z chwilą zatwierdzenia technologii bazowej produktu. Do struktury technologicznej zapisywane są wszystkie zasoby wejściowe o pochodzeniu ‘z magazynu’ zdefiniowane w zatwierdzonym procesie technologicznym. Dla zasobu naliczana jest ilość oraz opóźnienie. Prezentowana w tej opcji struktura technologiczna produktu może być wielopoziomowa. Po wybraniu tej opcji pojawia się formatka:

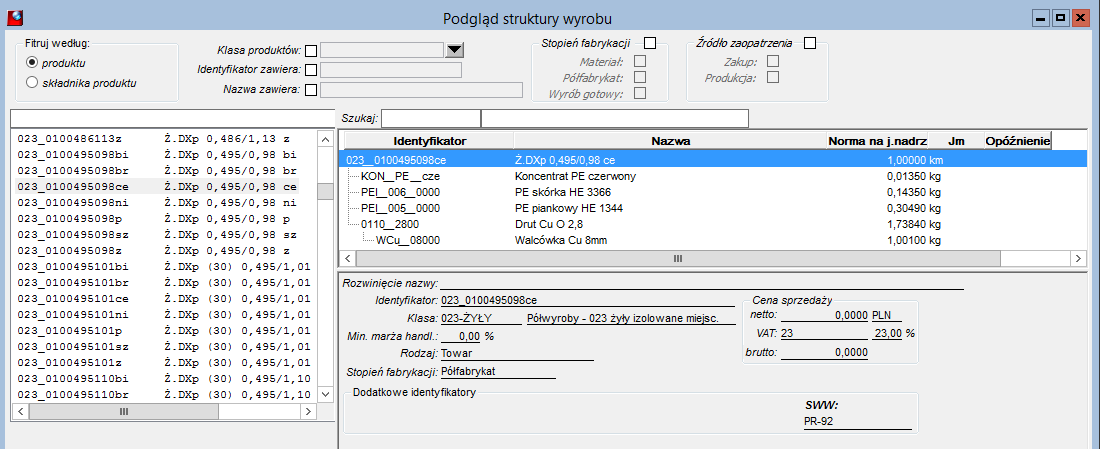

Rysunek 400. Struktura produktu
W górnej części formatki użytkownik może ustawić filtry dla przeszukiwania danych:
●Wg produktu – dane będą filtrowane dla produktów wiodących w procesie technologicznym. Brane są pod uwagę produkty o stopniu fabrykacji ‘półfabrykat’ lub ’wyrób gotowy’.
●Wg składnika produktu – dane będą filtrowane dla zasobów wejściowych w procesach technologicznych.
●Klasa produktów – ograniczenie filtrowania danych do wskazanej klasy produktów.
●Identyfikator zawiera – ograniczenie filtrowania danych do produktów których identyfikator zawiera wskazany ciąg znaków.
●Nazwa zawiera – ograniczenie filtrowania danych do produktów których nazwa zawiera wskazany ciąg znaków.
●Stopień fabrykacji – ograniczenie filtrowania danych do produktów o zadanym stopniu fabrykacji.
●Źródło zaopatrzenia – ograniczenie filtrowania danych do produktów o wskazanym źródle pochodzenia.
Po ustawieniu filtrów użytkownik może odświeżyć dane na formatce. Dla produktu wskazanego w lewej części formatki, w części prawej zostaje wyświetlona struktura produktu (elementy składowe). Wyświetlane dane:
●Identyfikator – zasób wejściowy do procesu technologicznego o pochodzeniu ‘z magazynu’.
●Nazwa – nazwa zasobu wejściowego.
●Norma na j.nadrz. – ilość zasobu wejściowego wyliczona dla 1 jednostki produktu wiodącego.
●Jm – jednostka miary w której podana jest wyliczona ilość zasobu wejściowego.
●Opóźnienie – wielkość w ułamku dziesiętnym pokazująca, w którym miejscu procesu produkcyjnego potrzebne jest użycie zasobu wejściowego, gdy długość trwania całego procesu jest traktowana jako 1.
W dolnej części formatki po prawej stronie są wyświetlane dodatkowe informacje o podświetlonym zasobie wejściowym (składniku struktury).
Na formatce użytkownik może skorzystać z przycisków:
Karta produktu
Użycie tej opcji na polu z identyfikatorem produktu, uruchamia wyświetlenie danych o danym produkcie. Oprócz danych podstawowych są wyświetlane informacje o różnych dokumentach w których dany produkt został użyty. Skorzystanie z tej opcji jest uwarunkowane nadaniem użytkownikowi prawa w systemie.
Pierwszy
Użycie tej opcji powoduje przejście do pierwszego elementu w strukturze produktu.
Poprzedni
Użycie tej opcji powoduje przejście do poprzedniego elementu w strukturze produktu.
Następny
Użycie tej opcji powoduje przejście do następnego elementu w strukturze produktu.
Ostatni
Użycie tej opcji powoduje przejście do ostatniego elementu w strukturze produktu.

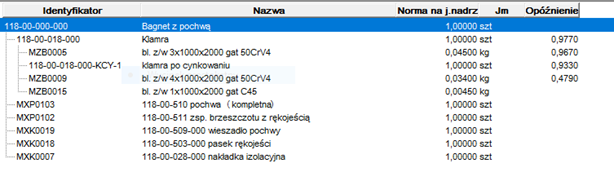

Przykład struktury i wyjaśnienie znaczenia opóźnienia
Opóźnienie 0,9770 dotyczy zasobu 118-00-018-000 w technologii bazowej produktu 118-00-000-000.
Opóźnienie 0,9670 (mimo zbliżonej wartości do pozycji poprzedniej) dotyczy zasobu MZB0005 w technologii bazowej produktu 118-00-018-000.
Brak wartości opóźnienia oznacza, że zasób ma być użyty w pierwszej operacji technologii bazowej produktu nadrzędnego.
Na tej formatce użytkownik nie ma możliwości wprowadzania zmian do struktury technologicznej produktu. Może skorzystać dodatkowo z dwóch raportów:
●Rozwinięcie produktu (technologia bazowa), raport zawiera zestawienie struktury technologicznej produktu,
●Zwinięcie produktu (w technologiach bazowych), dla wskazanego zasobu raport zawiera zestawienie produktów, w których strukturze występuje dany zasób.
