W opcji systemu Menu pełne–>Produkcja–>Proces produkcji–>Podgląd struktury BOM użytkownik ma możliwość obejrzenia, z jakich elementów składa się struktura wyrobu. Ta struktura jest budowana w systemie w opcji ‘Edycja produktu – zakładka Struktura wyrobu. Do struktury wyrobu zapisywane są wszystkie zasoby wejściowe zdefiniowane w edycji produktu, także te które dotyczą zasobów ATK. Prezentowana w tej opcji struktura produktu jest jednopoziomowa. Po wybraniu tej opcji pojawia się formatka:

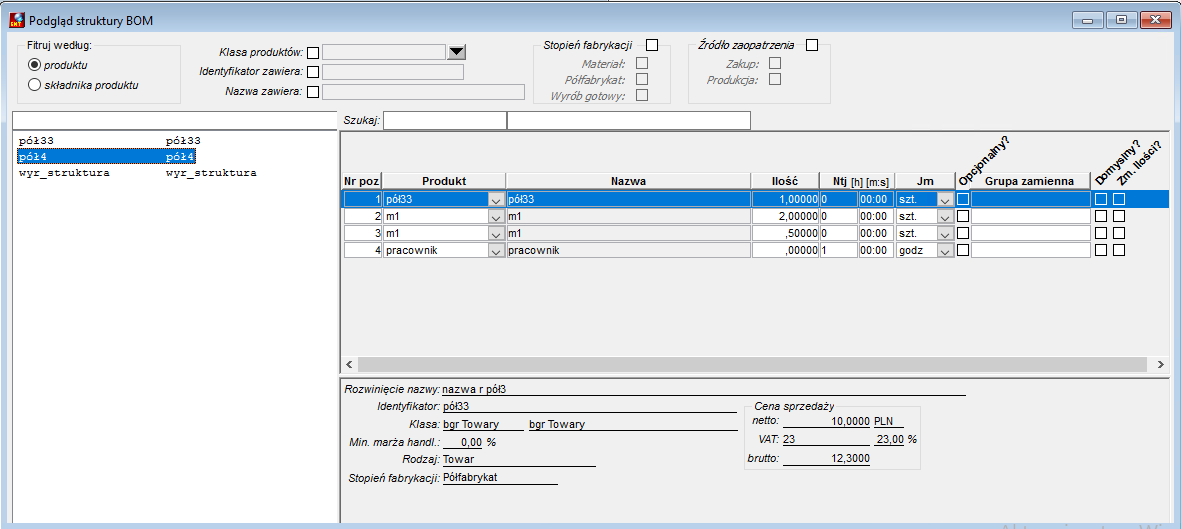

Rysunek 403. Podgląd struktury BOM
W górnej części formatki użytkownik może ustawić filtry dla przeszukiwania danych:
●Wg produktu – dane będą filtrowane dla produktów zapisanych w systemie, dl dla których zdefiniowano strukturę w zakładce Struktura wyrobu. Brane są pod uwagę produkty o stopniu fabrykacji ‘półfabrykat’ lub ’wyrób gotowy’.
●Wg składnika produktu – dane będą filtrowane dla zasobów występujących w strukturze innych wyrobów.
●Klasa produktów – ograniczenie filtrowania danych do wskazanej klasy produktów.
●Identyfikator zawiera – ograniczenie filtrowania danych do produktów których identyfikator zawiera wskazany ciąg znaków.
●Nazwa zawiera – ograniczenie filtrowania danych do produktów których nazwa zawiera wskazany ciąg znaków.
●Stopień fabrykacji – ograniczenie filtrowania danych do produktów o zadanym stopniu fabrykacji.
●Źródło zaopatrzenia – ograniczenie filtrowania danych do produktów o wskazanym źródle pochodzenia.
Po ustawieniu filtrów użytkownik może odświeżyć dane na formatce. Dla produktu wskazanego w lewej części formatki, w części prawej zostaje wyświetlona struktura wyrobu (elementy składowe). Wyświetlane dane:
●Identyfikator – składnik w strukturze wyrobu.
●Nazwa – nazwa składnika.
●Ilość – ilość składnika wyliczona dla 1 jednostki produktu wiodącego.
●Ntj – czas użycia dla zasobu ATK.
●Jm – jednostka miary w której podana jest wyliczona ilość składnika. Domyślnie podpowiada się techniczna jednostka miary. Jeżeli nie jest określona, to podpowiada się bazowa jednostka miary produktu.
●Opcjonalny – flaga czy dany składnik jest opcjonalny w strukturze wyrobu.
●Grupa zamienna – identyfikator grupy składników które mogą wystąpić w strukturze wyrobu.
●Domyślny – flaga czy dany składnik dla wybranej grupy jest składnikiem domyślnym.
●Zm. ilość – flaga, czy ilość dla danego składnika może być zmienna.
W dolnej części formatki po prawej stronie są wyświetlane dodatkowe informacje o podświetlonym składniku struktury. Na formatce użytkownik może skorzystać z przycisków:
Karta produktu
Użycie tej opcji na polu z identyfikatorem produktu, uruchamia wyświetlenie danych o danym produkcie. Oprócz danych podstawowych są wyświetlane informacje o różnych dokumentach w których dany produkt został użyty. Skorzystanie z tej opcji jest uwarunkowane nadaniem użytkownikowi prawa w systemie.
Zamień składnik

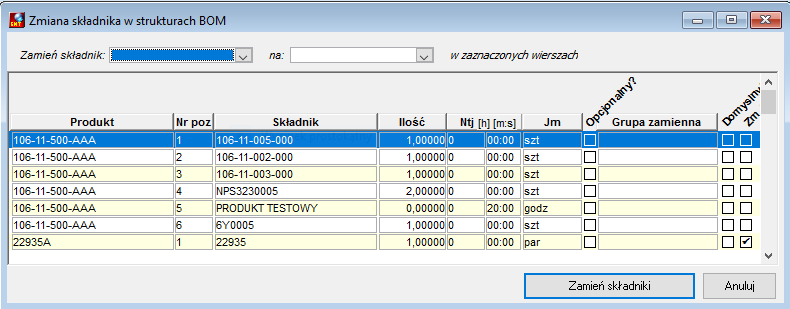

Użycie tej opcji umożliwia zamianę jednego składnika struktury BOM produktu na inny składnik. Po wybraniu tej opcji pojawia się formatka:
na której użytkownik może wskazać składnik do zmiany oraz wybrać z podpowiedzi produktów, element który ma go zastąpić. Jeżeli zamieniany składnik występuję w kilku strukturach, użytkownik może wskazać na liście te pozycji w których zamiana ma być wykonana.
Użycie tej opcji umożliwia nawigację pomiędzy elementami w strukturze produktu.
Korzystając z prawego klawisza myszy na liście pozycji struktury BOM produktu użytkownik może:
●wykonać akcje
●zmodyfikować istniejącą strukturę BOM produktu. Możliwość edycji struktury BOM jest ograniczona prawem użytkownika „Edycja struktury wyrobu BOM (Produkty->Produkty – edycja)”. Użytkownik z nadanym prawem "Podgląd struktury BOM" (Produkcja) oraz zabranym prawem "Edycja struktury wyrobu BOM" (Obrót towarowy > Produkty > Produkty - edycja) z poziomu okna "Podgląd i edycja struktury BOM produktów" nie może edytować struktury (dodawać, wstawiać ani usuwać pozycji struktury, nie może również edytować istniejące pozycje - zmieniać produktu, ilości). Możliwy tylko podgląd struktury. Z poziomu okna "Produkty -edycja" (w zakładce "Struktura wyrobu") nie może edytować struktury - dane w zakładce wyszarzone, menu kontekstowe niedostępne. Użytkownik z zabranym prawem "Podgląd struktury BOM" (Produkcja) oraz nadanym prawem "Edycja struktury wyrobu BOM" (Obrót towarowy > Produkty > Produkty - edycja) nie może otworzyć okna "Podgląd i edycja struktury BOM produktów"> Informacja o przyczynie niepowodzenia w formie komunikatu. W oknie "Produkty - edycja" w zakładce "Struktura wyrobu" może dowolnie edytować pozycje oraz usuwać i dodawać nowe. Osoba posiadająca oba praw może edytować strukturę wyrobu z poziomu okna "Podgląd i edycja struktury BOM produktów" oraz "Produkty - edycja".
